Что такое Дата-центр и зачем он нужен?

дата центр

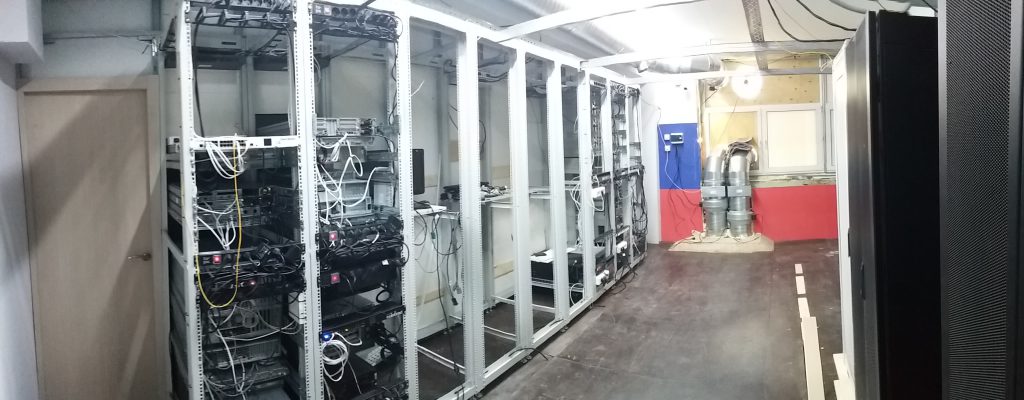

Дата-центр – это одна или несколько комнат, в которых размещаются серверы и коммутационное оборудование. Эти комнаты называются «серверные». А Дата-Центр называется так от английского data center – центр данных или центр информации. Поэтому Дата-центры по-русски еще называют «Центр обработки и хранения данных», а сокращенно «ЦОД».

Серверы бывают двух типов – Unit или Tower.

Система охлаждения в Дата-центре

Серверы типа Unit (Юнит) размещаются в дата-центре в специальных стойках, предназначенных для удобной эксплуатации и обслуживания Юнитовых серверов.

Сервера типа Unit сформированы для компактного размещения в стойке. Их конструкция позволяет оптимально охлаждать сервера при размещении в серверной стойке. Через переднюю панель засасывается холодный воздух, охлаждает компоненты сервера и выходит в задней части сервера.

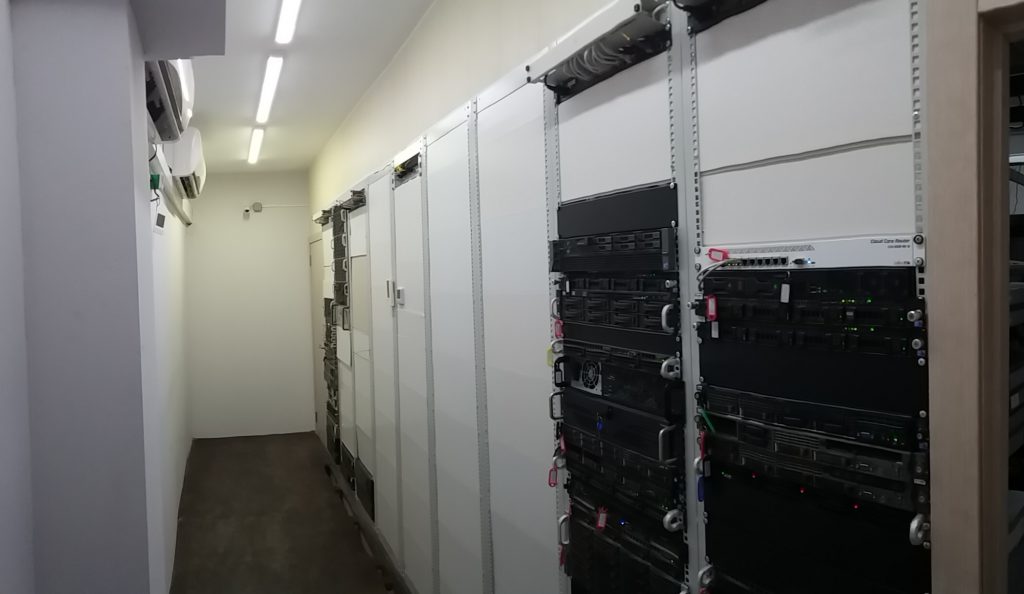

Поэтому серверные комнаты для серверов типа Unit и серверных стоек устроены по типу “горячего” и “холодного” коридоров. Если такой сервер держать на столе (а тем более, под столом!) в офисе, то он не будет правильно охлаждаться и скорее всего выйдет из строя.

сервер юнит
Сервер размером 1Unit без защитной крышки
сервер tower

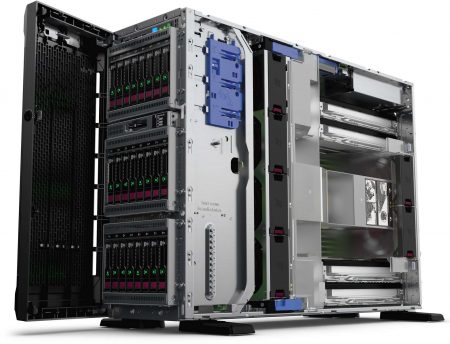

Сервер размером Tower без защитной крышки

Серверы типа Tower отличаются от серверов типа Unit. Tower с английского переводится “Башня”, поэтому их еще называют Башенными серверами. Этот сервер выглядит как системный блок от обычного компьютера. Но внутри очень серьезное и мощное “железо”. Поэтому его нужно правильно охлаждать.

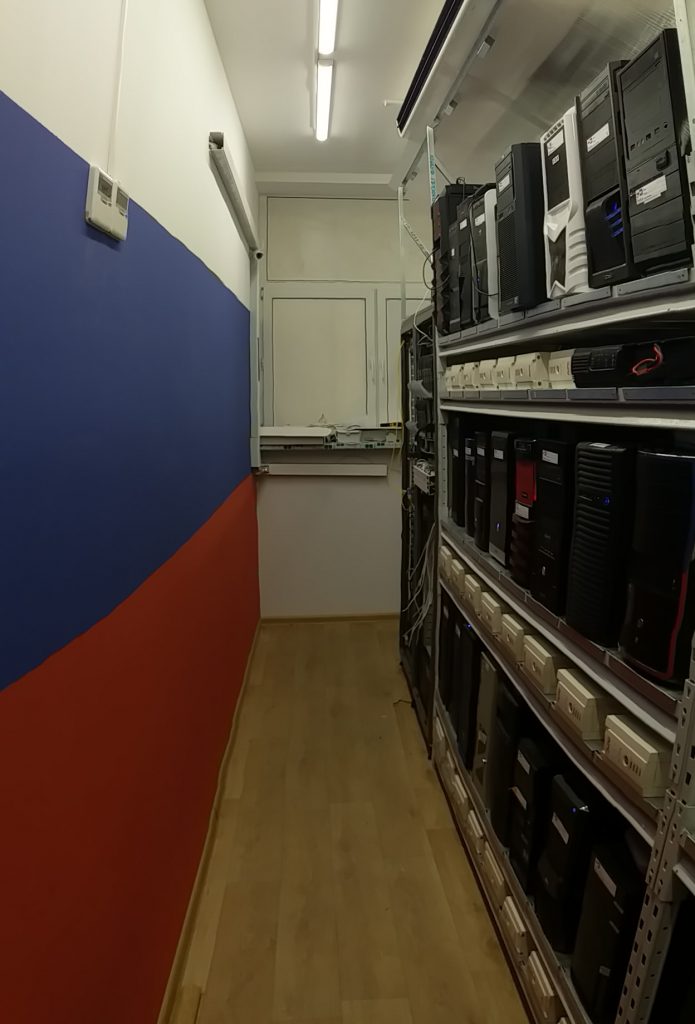

Тауэры не так сильно регламентированы по размеру корпуса как Юниты и могут очень сильно отличаться друг от друга. Даже забор холодного воздуха у всех в разных местах: спереди сверху, спереди снизу, даже сбоку! Поэтому они содержатся в отдельной серверной с отличной от Юнитов системой охлаждения, с мягкой границей “горячего” и “холодного” коридора.

Эти серверы часто размещают в офисе, полагая, что если он выглядит как компьютер, то и держать его можно (под столом!) как обычный компьютер. Но это не так. Если такие серверы не охлаждать, то комплектующие сервера работают на пределе температур и скоро выходят из строя.

Система бесперебойного электроснабжения в Дата-центре

В “Дата-центр Екатеринбург” в каждую серверную входит 2  независимых кабеля электропитания. Они подключены в устройство АВР (Автоматический ввод резерва). АВР обеспечивает бесперебойность электропитания. При отсутствии напряжения на действующем вводе электропитания устройство АВР в автоматическом режиме переводит электропитание с основного источника на резервное.

После АВР питание подключено к Источнику бесперебойного питания (ИБП), расположенному в каждой серверной стойке. ИПБ защищает от скачков напряжения и выдает четко заданные параметры электросети. ИБП сохраняет электропитание при переключении АВР питания с основного источника на резервный, и обратно.

Каждый сервер подключен к ИБП. Дополнительно сервер можно подключить ко второму ИБП.
